圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

精品三層自建別墅設計施工圖，含全套完善施工圖紙，三層復式別墅，布局完善，內部房間多，三樓帶有大露臺，非常實用的一款設計！

設計功能：

? 占地尺寸：14.00m*13.25m

? 占地面積：177.61㎡

? 建筑面積：405.76

? 建筑結構：框架結構

? 造價估算：45-50萬

? 一層建筑面積（包含外墻）：157.90㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度）的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.420米，建筑面積：405.76平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

正面效果圖：

側面效果圖：

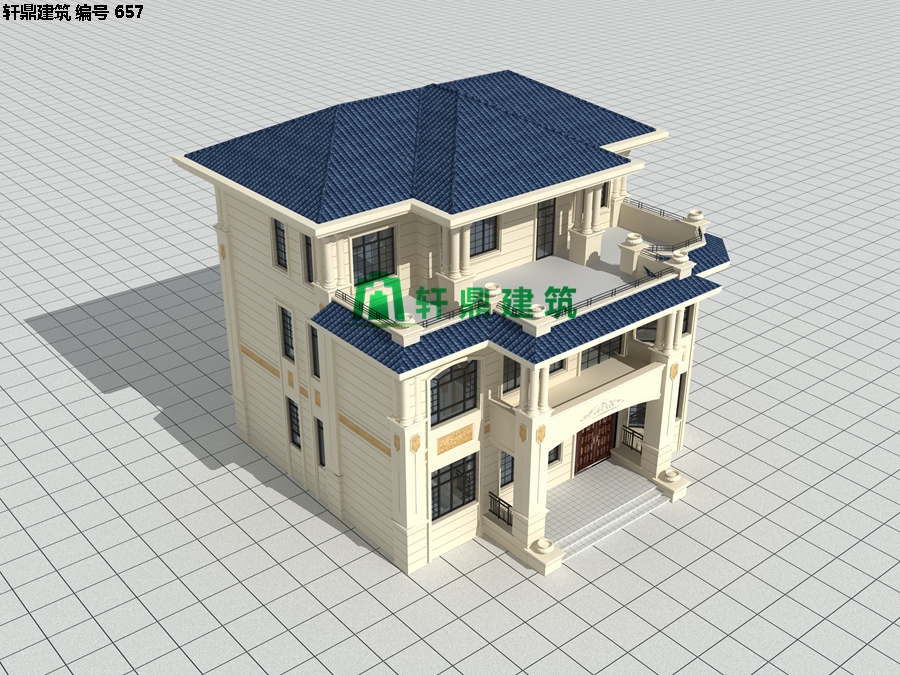

俯視效果圖：

背面效果圖：

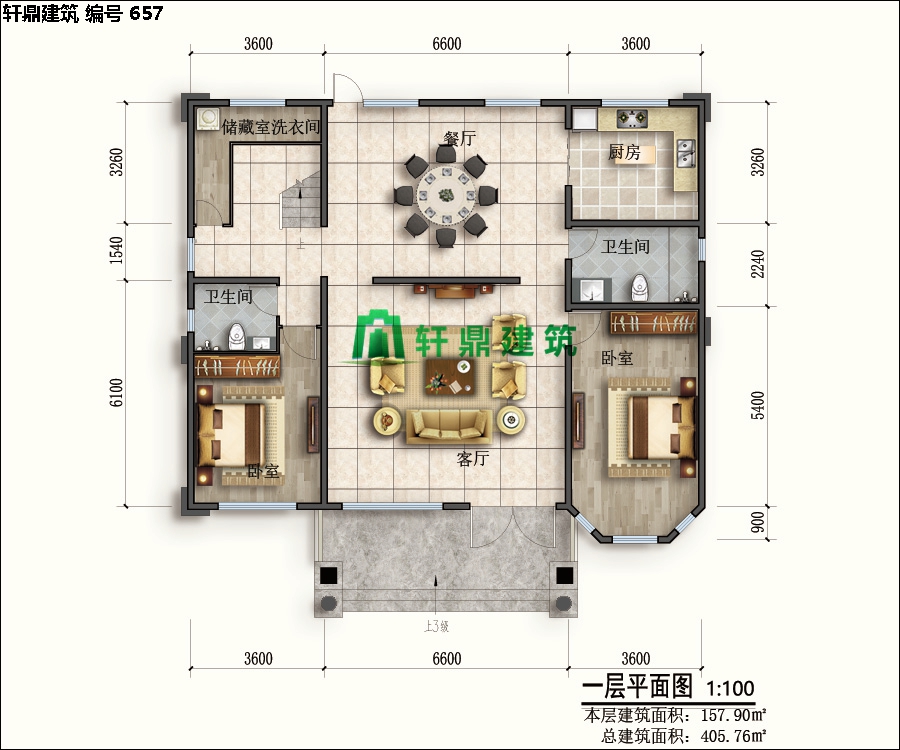

一層平面圖：

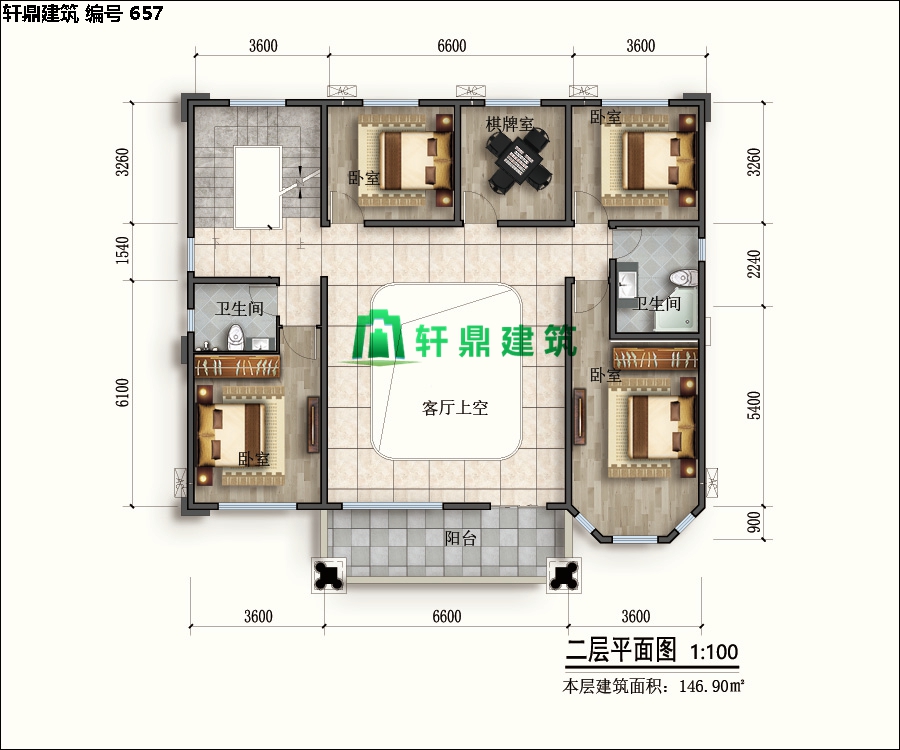

二層平面圖：

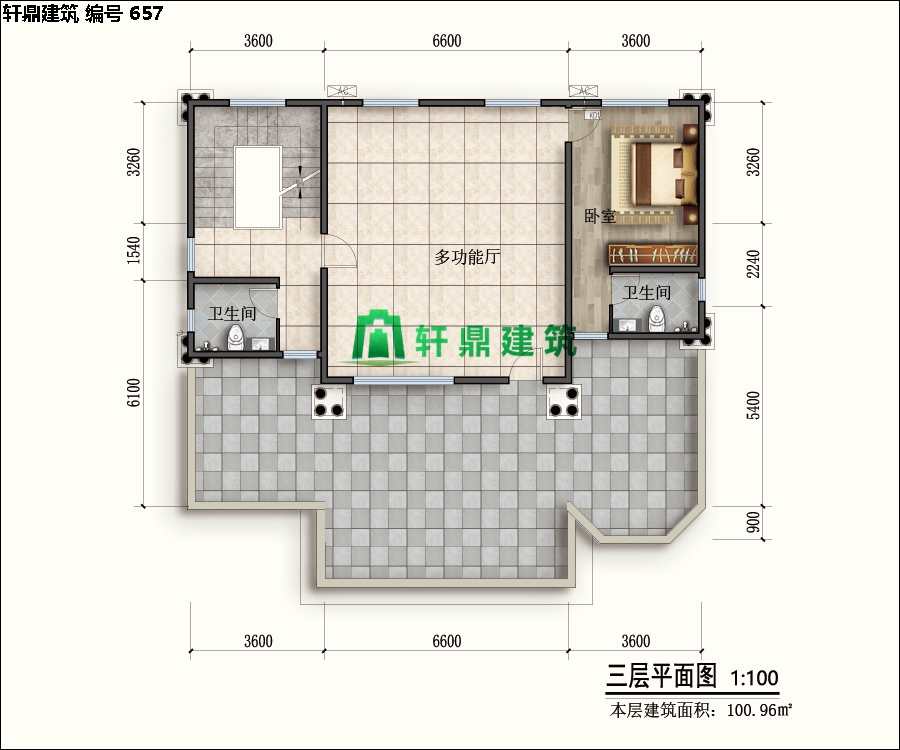

三層平面圖：

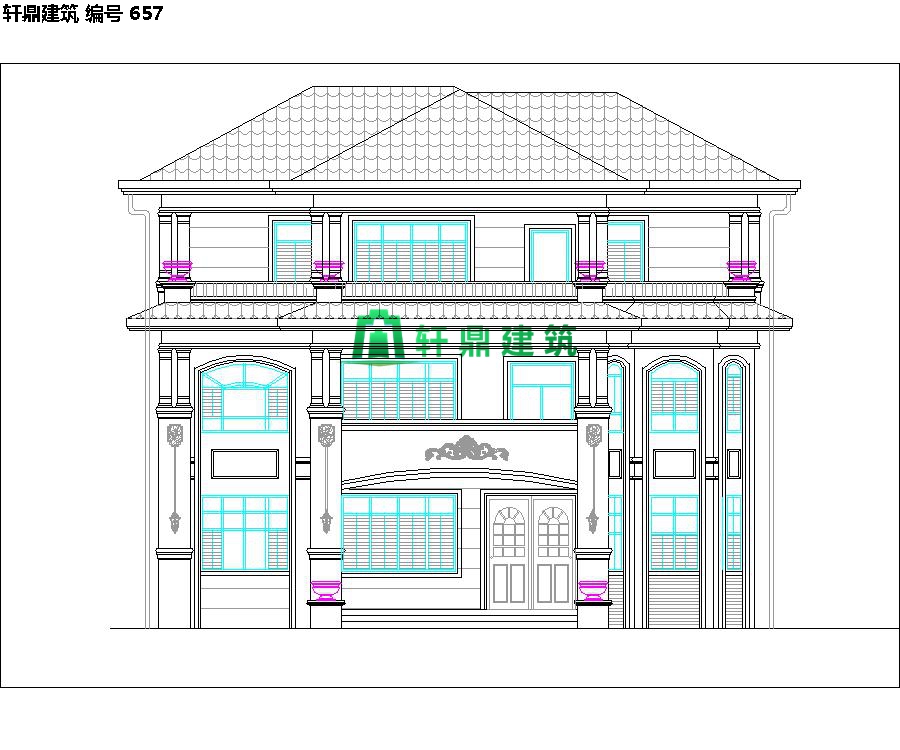

正立面圖：

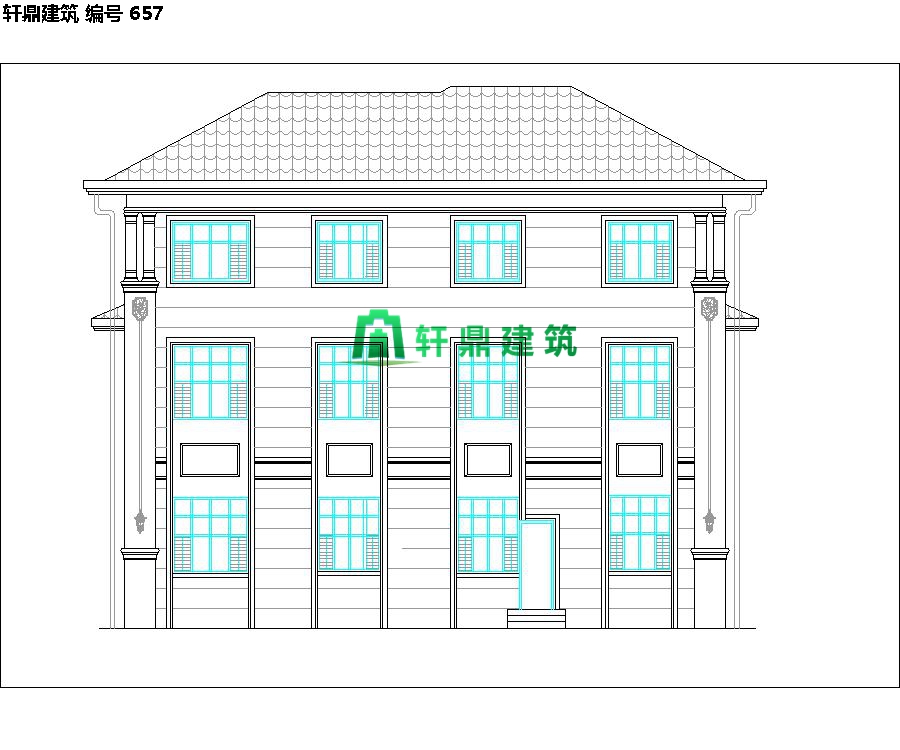

背立面圖：

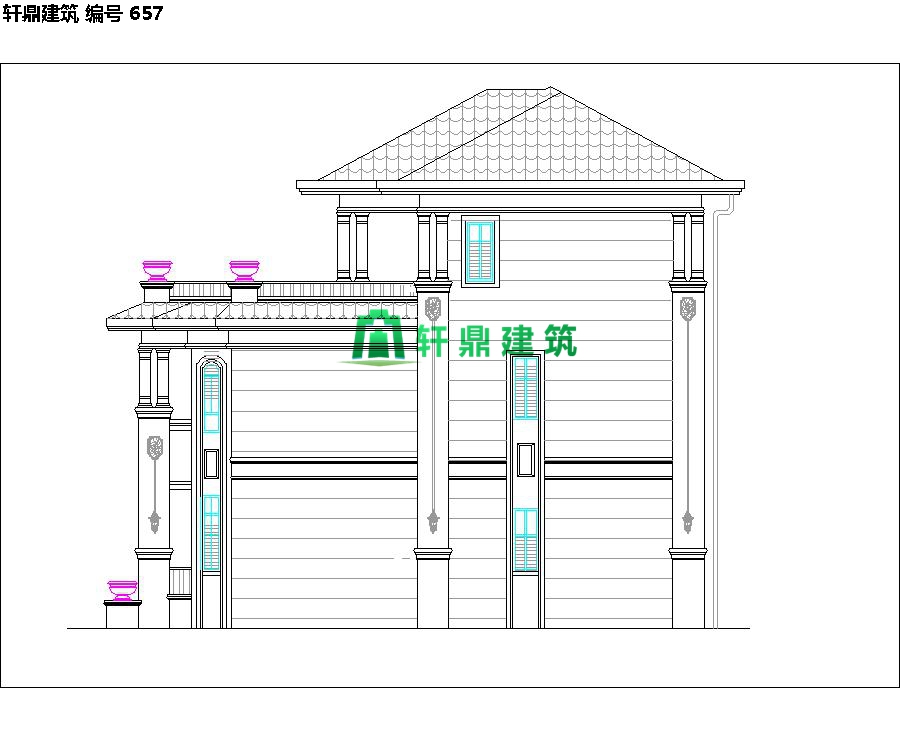

左立面圖：

右立面圖：
