后期效果圖：

圖紙介紹：

精品三層帶地下室自建別墅設計施工圖，含全套完善施工圖紙，三層別墅，布局設計完善，內部房間多，帶有觀景平臺，非常實用的一款設計！

? 占地尺寸：14.7*17.5米

? 占地面積：209.64㎡

?建筑面積：553.35㎡

? 建筑結構：框架結構

? 造價估算：66-73萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）12.887米，建筑面積553.35平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.75米，二層層高3.3米.三層層高3.3米。

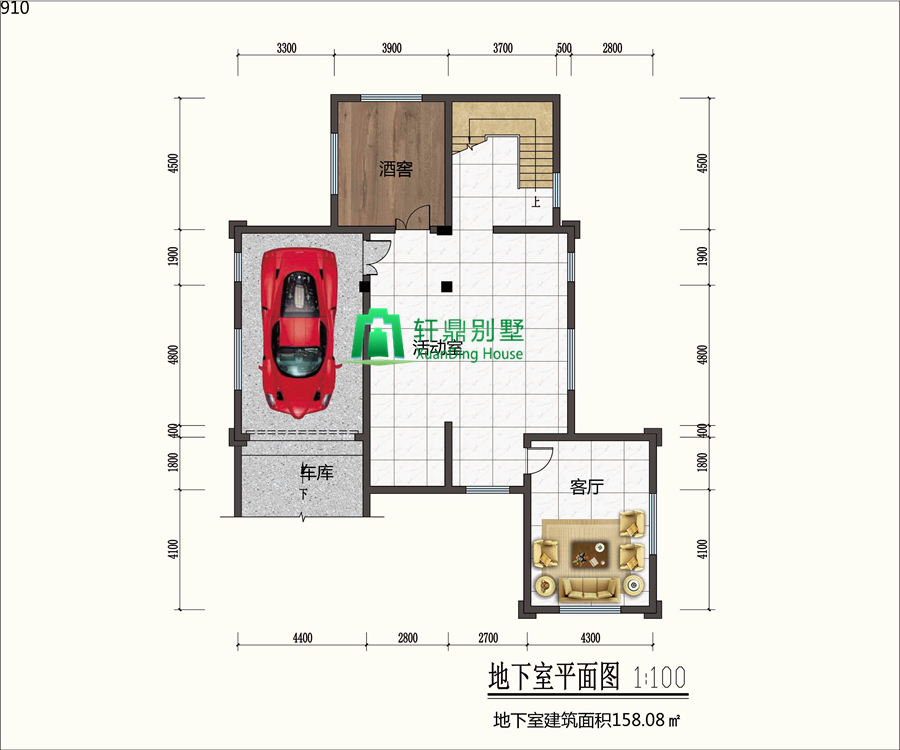

地下室平面圖：活動室，車庫，客廳，酒窖。除了可以停放車輛，還帶有活動室，尤其夏天，一家人可以在此處乘涼，活動。一間23平的客廳，可以用來做觀影室。

一層平面圖： 客廳，餐廳，廚房，儲藏室，餐廳，臥室，衛生間。從門廊進入是客廳與餐廳。相處相連，顯得空間面積寬敞。待客用餐都極為的方便。老人房與衛生間也是緊挨，方便老人的日常生活。為了遠離油煙的味道，廚房與臥室相隔較遠，保證室內空氣的新鮮流通。

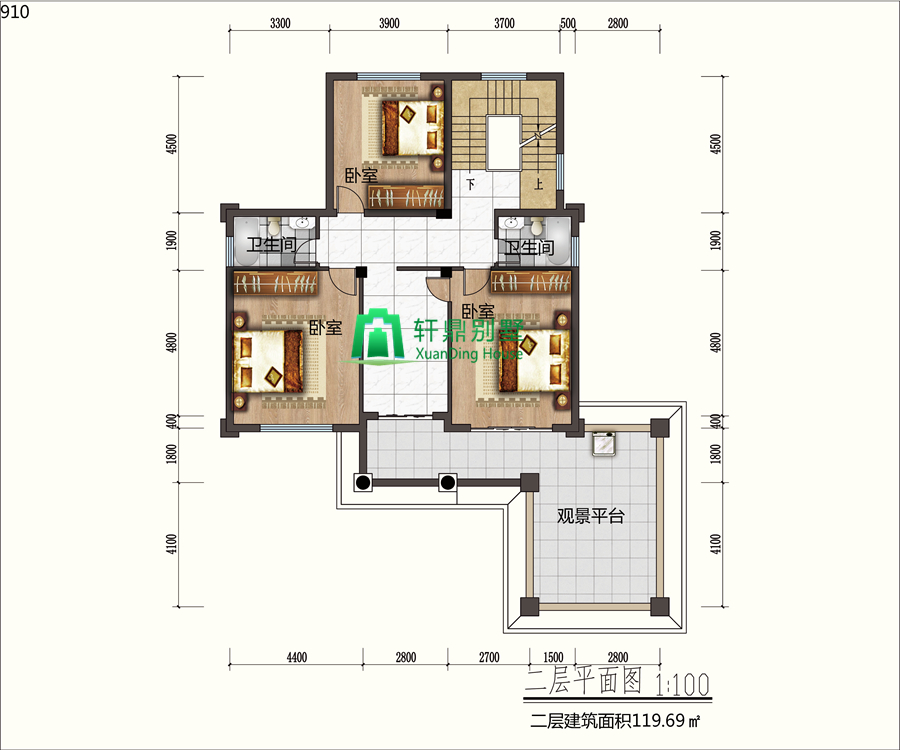

二層平面圖： 臥室，衛生間，觀景平臺。三間臥室+兩間衛生間，形成寬敞的布局，讓家人的居住也有更好的保障。觀景平臺一角可以洗衣，直接晾曬，不用在來回跑。

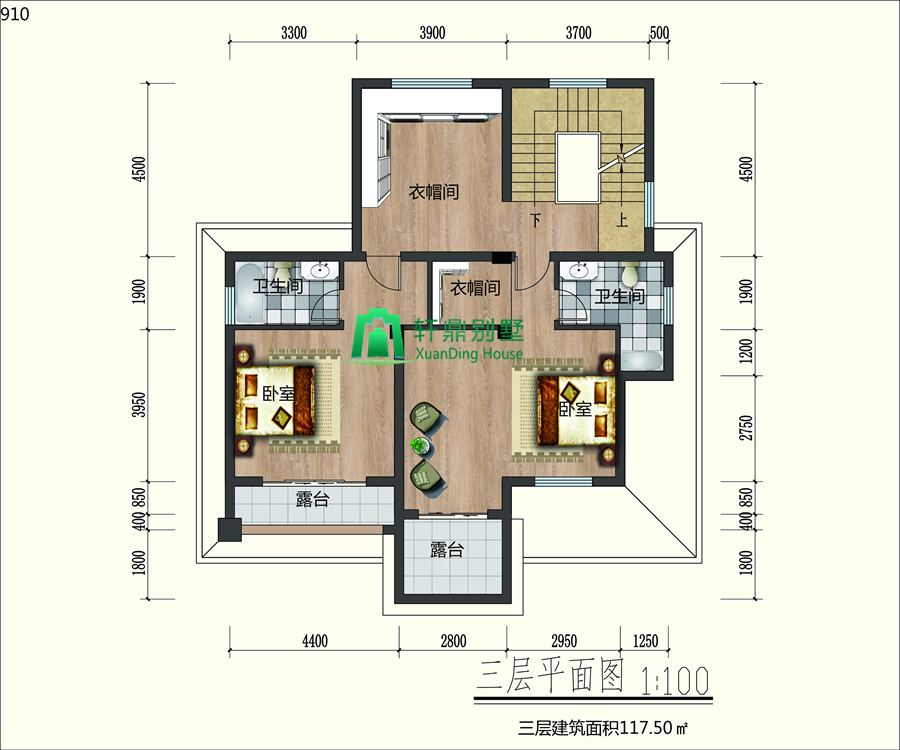

三層平面圖： 臥室，衣帽間，衛生間，露臺。本層是套臥，兩間臥室，每間臥室?guī)в行l(wèi)生間，露臺或衛生間，為家人提供便捷。

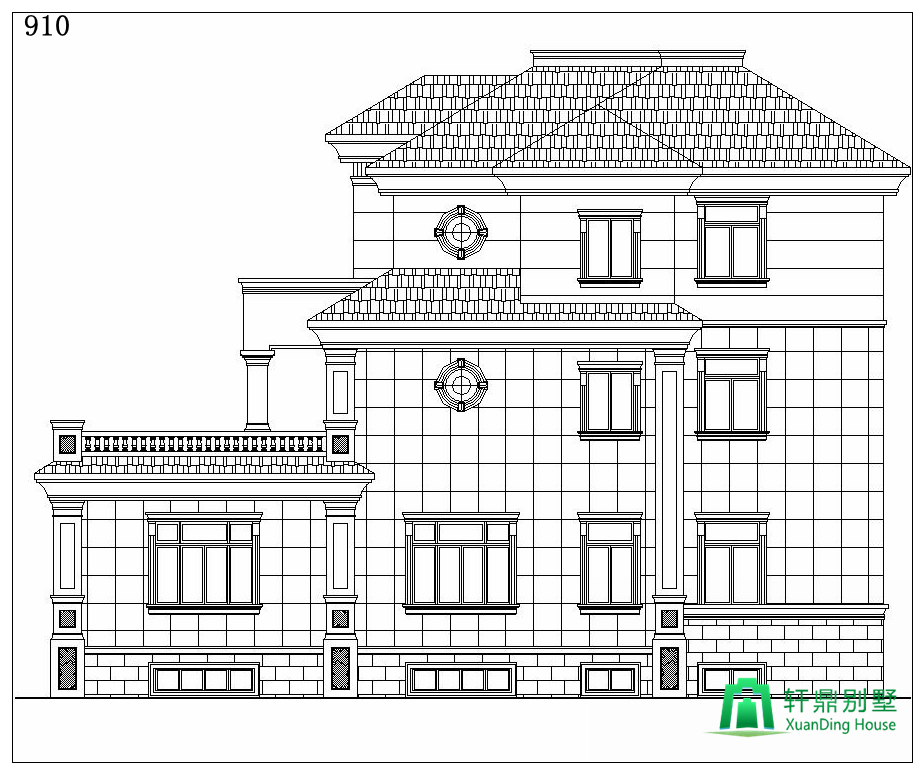

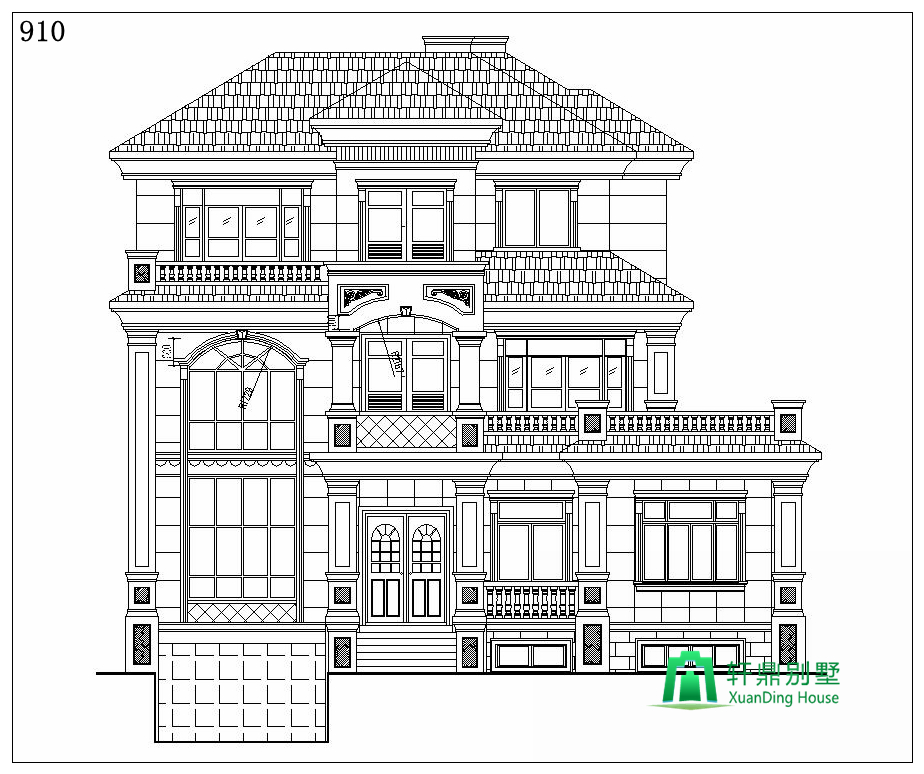

正立面圖：

背立面圖：

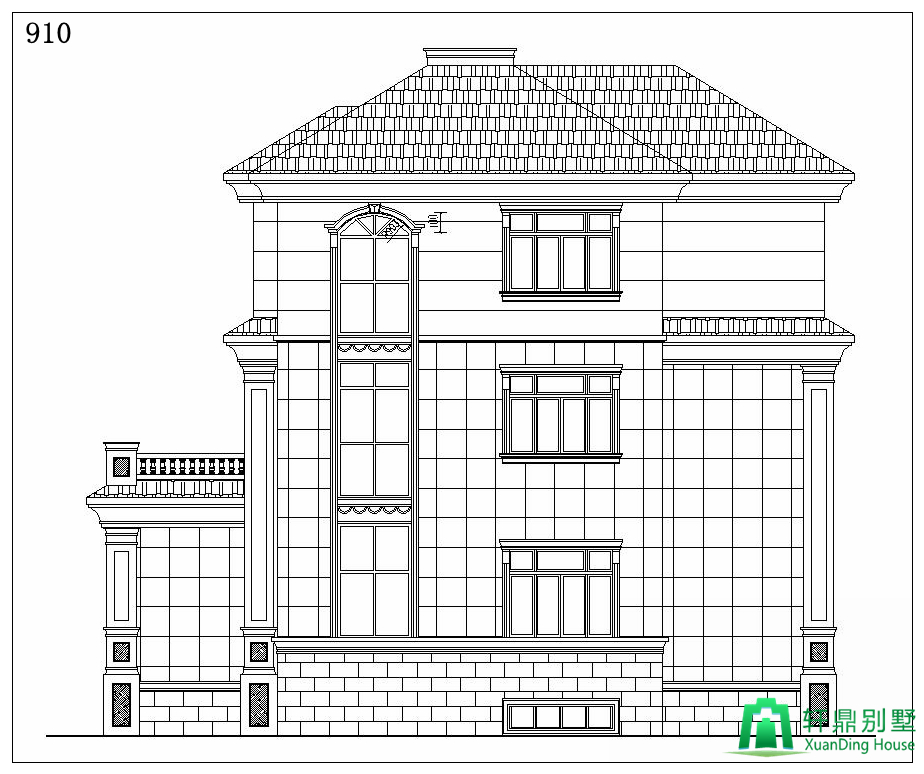

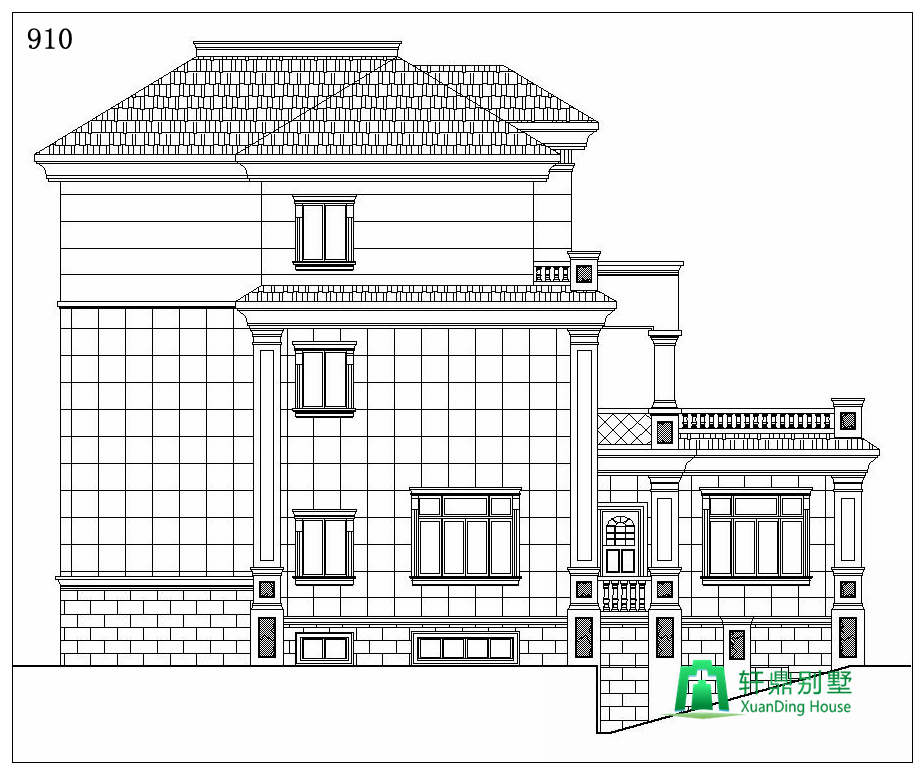

左立面圖：

右立面圖：
