圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

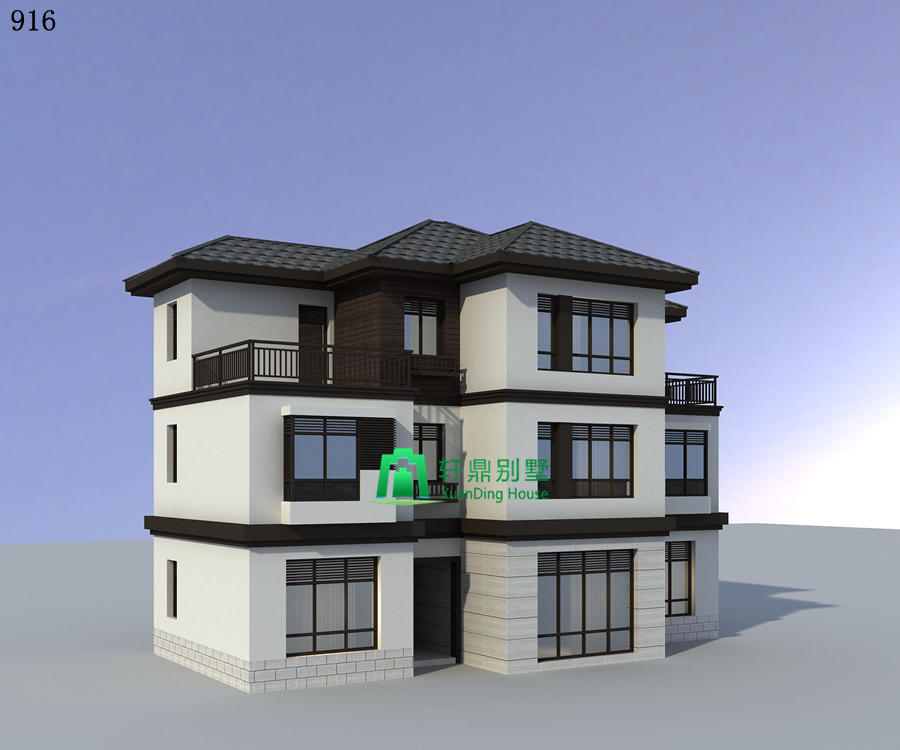

后期效果圖：

圖紙介紹：

一款現代感三層簡約自建別墅設計圖，15*8.7米設計圖，內部房間數量居多，非常實用，造價在45萬左右，含全套完善施工圖紙，自建房屋首選！

設計功能：

? 占地尺寸：15*8.7米

? 占地面積：115.12㎡

?建筑面積：317.84㎡

? 建筑結構：框架結構

? 造價估算：38-45萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）11.810米，建筑面積317.84平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.5米，二層層高3.15米.三層層高3.15米。

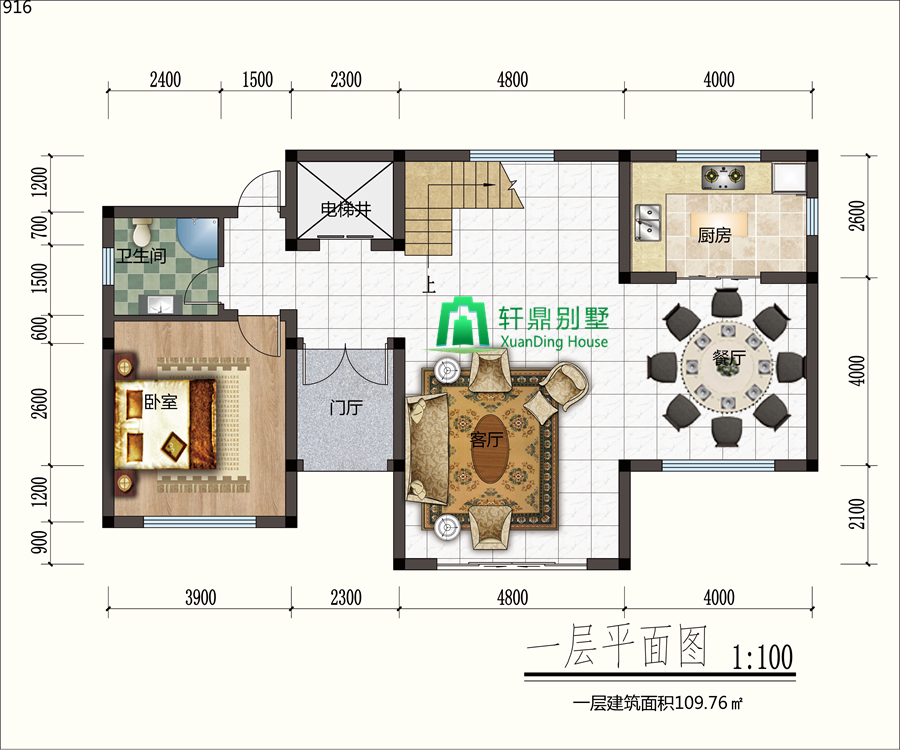

一層平面圖：門廳，客廳，餐廳，廚房，電梯，臥室，衛生間。內部配有老人臥室，衛生間的位置緊挨老人房，方便老人的日常出行。會客廳和餐廳一體，后期可做室內裝飾隔斷。預設電梯井，省去爬樓梯的麻煩。

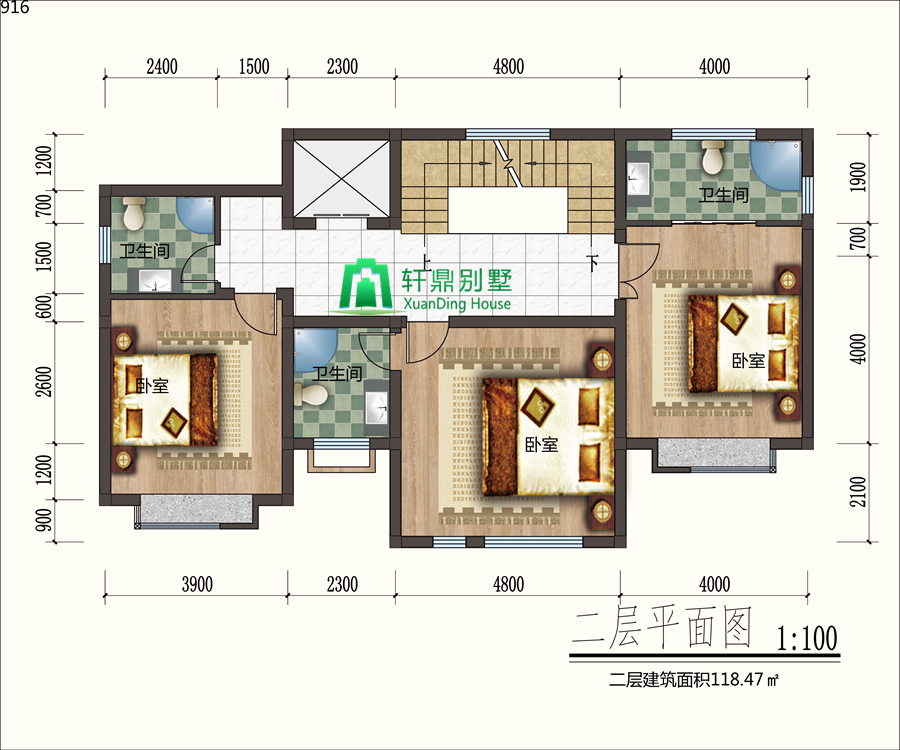

二層平面圖：臥室，衛生間。以居住空間為主，二樓主要三間臥室和三間衛生間。這樣的設計保證了家人的日常居住需求，提升家人的生活質量。

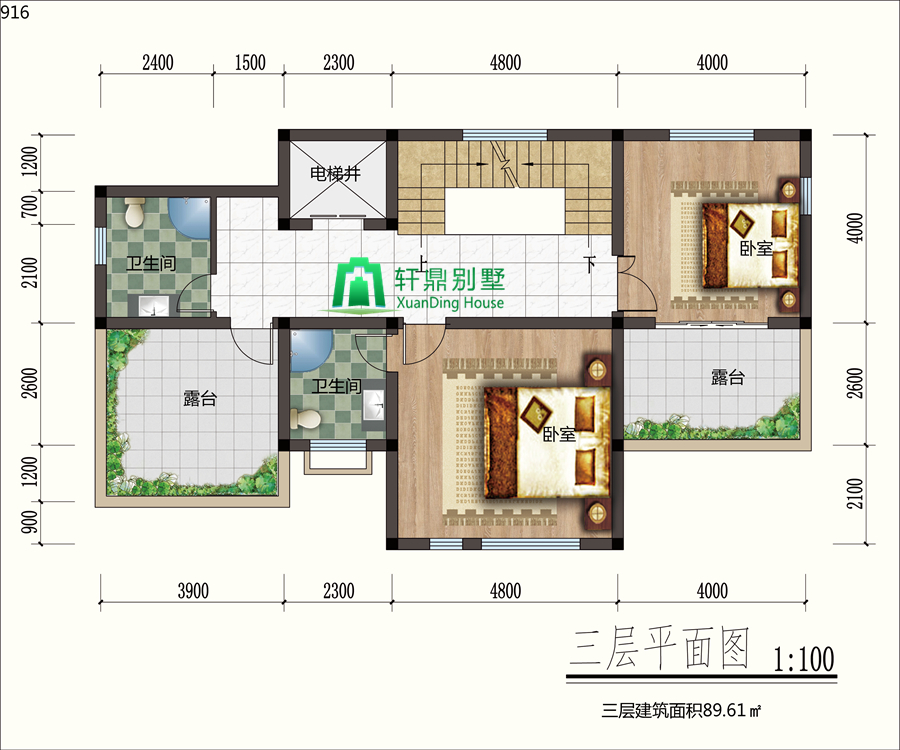

三層平面圖：臥室，衛生間，露臺。本層以兩間臥室+兩間衛生間+兩個陽臺組成。可當客臥之選。兩個衛生間的設計，避免搶廁所的尷尬。左右各一個露臺，能讓居住者放松心情.

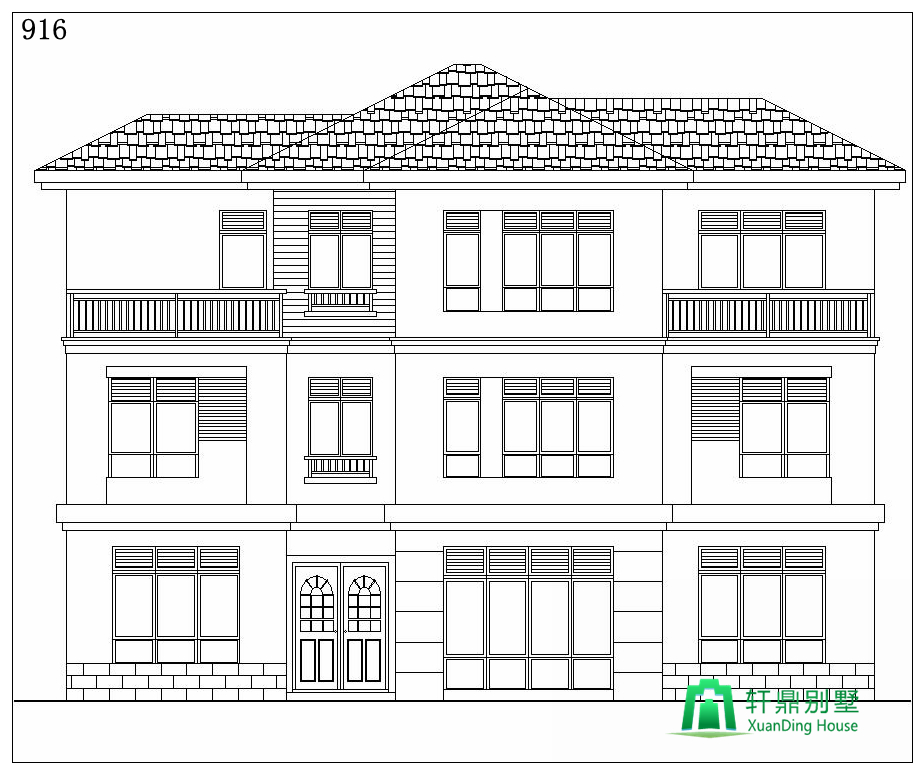

正立面圖：

背立面圖：

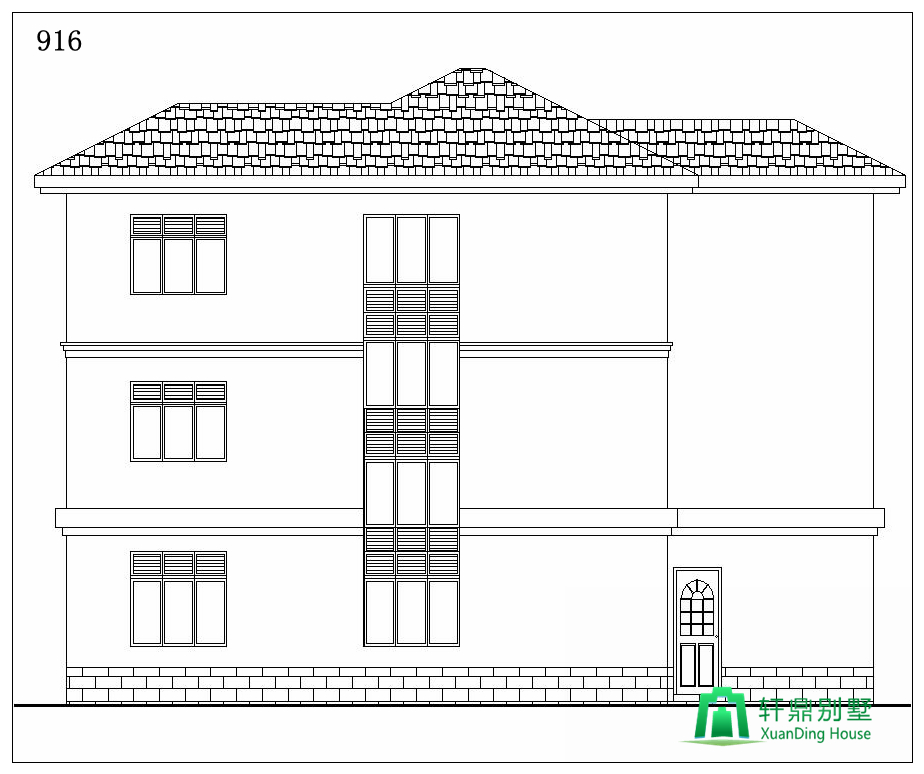

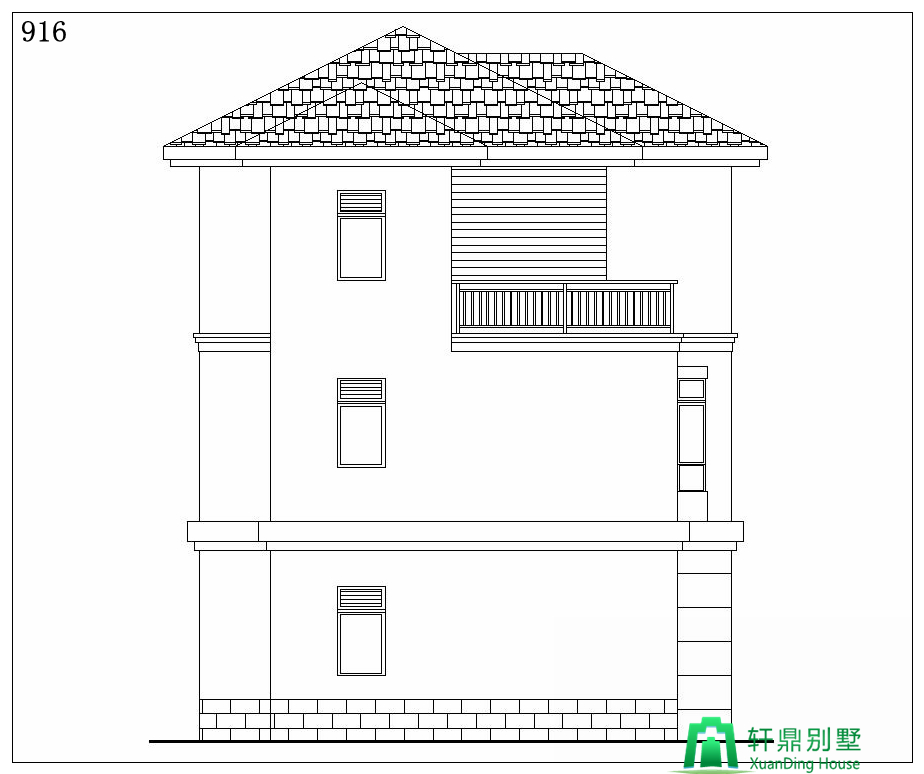

左立面圖：

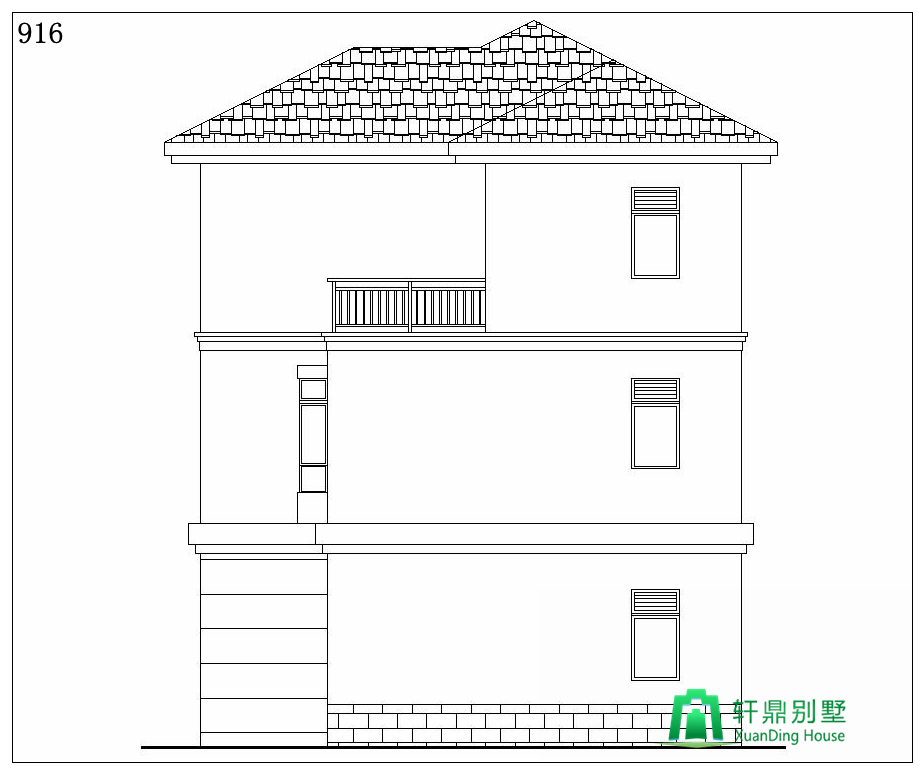

右立面圖：
